ג.13 רשת נוירונים — זיהוי הספרה 7
כל המודלים שבנינו עד כה היו יחידת חישוב אחת: חישוב לינארי — כל קלט מוכפל במשקל שלו והמכפלות מחוברות — ובפרק הקודם גם פונקציית אקטיבציה על התוצאה. יחידה כזו יכולה לתאר קו ישר (ברגרסיה) או להפריד בין שתי קבוצות בקו ישר (ברגרסיה לוגיסטית). אבל קשרים רבים בעולם אינם ישרים: עקומה שעולה ויורדת, קבוצה של נקודות שמוקפת בקבוצה אחרת, או תמונה שבה הספרה 7 יכולה להופיע בכתבי יד שונים, בעובי שונה ובזווית שונה. יחידה אחת, ויהיו משקליה אשר יהיו, אינה יכולה ללכוד קשר כזה, כי כל מה שהיא יודעת לחשב הוא סכום משוקלל אחד שעובר דרך פונקציה אחת.
הפתרון הוא לחבר יחידות רבות זו לזו. רשת נוירונים מלאכותית — Artificial Neural Network, ANN — מחברת יחידות חישוב זו לזו: תוצאות החישוב של יחידות בשכבה אחת משמשות קלט ליחידות בשכבה הבאה. כל יחידה עדיין מבצעת את אותו חישוב פשוט שהכרנו, אך כשמעבירים את התוצאות של שכבה שלמה לשכבה נוספת, ובכל מעבר מפעילים פונקציית אקטיבציה לא לינארית, הרשת כולה יכולה לתאר קשרים מורכבים ומעוקלים. הרעיון דומה לבניית תמונה מפסיפס: כל אבן פשוטה, אך מצירוף אבנים רבות מתקבלת צורה שאבן אחת לא יכלה לתאר.
הבשורה הטובה היא שכל מה שלמדנו נשאר בתוקף. את המשקלים של כל היחידות מוצאים באותו תהליך: מחשבים תחזית, מודדים את ההפסד, מחשבים נגזרות בעזרת Autograd ומעדכנים את המשקלים בכיוון שמקטין את ההפסד. ההבדל היחיד הוא שיש הרבה יותר משקלים, ו־PyTorch מטפלת בכולם בשבילנו. בפרק זה נכיר את מבנה הרשת ואת הדרך להגדירה ב־PyTorch, ואז נשתמש ברשת כזו כדי לזהות אם בתמונה מופיעה הספרה 7 — משימה שבה כל תמונה היא מאות מספרים, ושאלת כן/לא שאי אפשר לענות עליה בקו ישר אחד.
השיעור וההרצאות באתר של גלעד מרקמן
חומרי הליווי: 8. רשת נורונים ANN (עותק מקומי) · מחברת MNIST (עותק מקומי)
שכבות ברשת
היחידות ברשת מאורגנות בשכבות. ברשת Fully Connected, כל יחידה מקבלת את תוצאות כל היחידות בשכבה הקודמת, ולכל חיבור כזה יש משקל משלו שהרשת לומדת. מחלקים את הרשת לשכבת קלט, שכבות חבויות ושכבת פלט. שכבת הקלט היא פשוט הנתונים עצמם — למשל ערכי הפיקסלים של תמונה; השכבות החבויות — Hidden Layers הן שכבות הביניים שבהן מתבצע רוב החישוב, והן נקראות כך משום שאיננו רואים את הפלט שלהן ישירות; שכבת הפלט מחזירה את התשובה. מבנה הפלט נקבע לפי השאלה: עבור תשובה בינארית נשתמש ביחידת פלט אחת, בדיוק כמו ברגרסיה הלוגיסטית.
הגדרת רשת ב־PyTorch
ב־PyTorch אין צורך לכתוב את היחידות אחת־אחת. שכבה שלמה של יחידות לינאריות היא nn.Linear שכבר הכרנו — רק שהפעם היא מקבלת כמה קלטים ומחזירה כמה פלטים — ופונקציית אקטיבציה היא שכבה נוספת. נגדיר את הרשת באמצעות nn.Sequential, שמחברת את השכבות בזו אחר זו: הפלט של כל שכבה נכנס ישירות לשכבה שאחריה. לכן מספר הפלטים של שכבה חייב להתאים למספר הקלטים של השכבה הבאה. האימון נשאר כפי שהכרנו: Model.parameters() מחזירה את המשקלים של כל השכבות, והאופטימייזר מעדכן את כולם.
זו תבנית לרשת בעלת שתי שכבות חבויות וארבעה פלטים. השכבה הראשונה מקבלת input_size קלטים ומחזירה hidden_size_1 ערכים, אחריה ReLU, וכן הלאה עד שכבת הפלט. גדלי השכבות ו־device צריכים להיות מוגדרים לפני השימוש בה:
Model = nn.Sequential(
nn.Linear(input_size, hidden_size_1, device=device),
nn.ReLU(),
nn.Linear(hidden_size_1, hidden_size_2, device=device),
nn.ReLU(),
nn.Linear(hidden_size_2, 4, device=device),
nn.Sigmoid()
)
בחירת מבנה הרשת
כמה שכבות צריך, וכמה יחידות בכל שכבה? אין לכך נוסחה. רשת קטנה מדי לא תצליח ללכוד את הקשר שבנתונים, ורשת גדולה מדי תתאמן לאט ועלולה לשנן את דוגמאות האימון במקום להכליל. לכן מספר השכבות והיחידות נקבע בניסוי ובבדיקת התוצאות. בשכבות החבויות מקובל להשתמש ב־ReLU או Leaky ReLU, שהכרנו בפרק הקודם: הן פשוטות לחישוב ומאפשרות לרשת ללמוד ביעילות. בשכבת הפלט, לעומת זאת, האקטיבציה ופונקציית ההפסד נקבעות לפי סוג התשובה שאנו מצפים לה:
- תשובה בינארית: Sigmoid עם BCE.
- מספר קטגוריות: Cross Entropy; להצגת הסתברויות משתמשים ב־Softmax.
- תשובה מספרית: MSE, עם פלט לינארי או אקטיבציה המתאימה לטווח התשובות.
בפרק זה התשובה בינארית — האם זו הספרה 7 — ולכן נשתמש ב־Sigmoid ו־BCE. סיווג למספר קטגוריות בעזרת Cross Entropy ו־Softmax נכיר בפרקים הבאים. כפי שראינו בפרק הקודם, BCE אינה מקבלת ישירות ערכי Tanh שליליים, ו־nn.CrossEntropyLoss מקבלת את הציונים שלפני Softmax.
המשימה — זיהוי ספרה בודדת
עד כה הקלט למודלים שלנו היה כמה מספרים לכל דוגמה — מדידות של פרח או תוצאות בדיקה רפואית. הפעם הקלט הוא תמונה. מאגר MNIST הוא אחד המאגרים המוכרים ביותר בלמידת מכונה: הוא מכיל 70,000 תמונות של ספרות בכתב יד, בגודל 28×28 פיקסלים בגוני אפור. לכל תמונה מצורפת תווית המציינת את הספרה. המשימה המלאה היא לזהות איזו מעשר הספרות מופיעה בתמונה, אך נתחיל בגרסה פשוטה יותר שמתאימה לכלים שכבר בידינו: נבחר את הספרה 7 ונבנה מודל שמחליט אם התמונה מציגה אותה או ספרה אחרת. זוהי שאלת כן/לא, ולכן שכבת הפלט והפסד BCE נשארים כפי שהיו ברגרסיה הלוגיסטית.
הזנת תמונה לרשת
הרשת שלנו מקבלת שורה של מספרים, לא תמונה דו־ממדית. לכן צריך להחליט כיצד להפוך תמונה לקלט. כל תמונה מיוצגת כטנסור בצורה [1, 28, 28] — ערוץ צבע אחד (גוני אפור), 28 שורות ו־28 עמודות. נשטח אותה לשורה של 784 ערכי פיקסלים (28×28), כך שכל פיקסל הופך לקלט אחד של הרשת; בקבוצה של 50 תמונות נקבל טבלה בצורה [50, 784] — שורה לכל תמונה, בדיוק כמו טבלת הדוגמאות שהכרנו בפרקים הקודמים.
Torchvision ו־DataLoader
עד כה טענו נתונים מטבלאות ומ־scikit-learn. לתמונות משתמשים ב־Torchvision, ספריית העזר של PyTorch, המספקת מאגרי תמונות ובהם MNIST. גודל המאגר מעלה בעיה חדשה: עשרות אלפי תמונות, כל אחת בת 784 ערכים, הן יותר מדי מכדי להעביר ברשת בבת אחת ולחשב הפסד אחד על כולן. לכן, באמצעות DataLoader מחלקים את הנתונים לקבוצות — batches (אצוות).
בכל קבוצה נחשב תחזיות, הפסד ונגזרות, ונעדכן את המשקלים. כך במקום עדכון אחד לכל מעבר על המאגר מתבצעים עדכונים רבים, אחד לכל אצווה. מעבר על כל קבוצות האימון נקרא epoch (אפוק); אפשר לחזור על המעבר כמה פעמים, וכל חזרה נותנת לרשת הזדמנות נוספת ללמוד מאותן דוגמאות.
שלבי העבודה והייבוא
סדר העבודה מוכר לנו מהפרקים הקודמים: נכין את הנתונים, נגדיר את הפרמטרים, המודל, ההפסד והאופטימייזר, נבצע אימון ולבסוף נציג את התוצאות. נייבא את הספריות, ובהן שתי חדשות — torchvision לטעינת התמונות ו־DataLoader לחלוקה לאצוות.
import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
import torchvision
import torchvision.transforms as transforms
from torch.utils.data import DataLoader
בחירת התקן החישוב
אימון רשת על עשרות אלפי תמונות דורש חישובים רבים, ומעבד גרפי (GPU) מבצע אותם מהר בהרבה מהמעבד הרגיל. נבחר GPU כאשר הוא זמין, ואחרת CPU. את ההתקן נשמור במשתנה device, ובהמשך נדאג שהרשת והנתונים יהיו על אותו התקן:
if torch.cuda.is_available():
device = torch.device('cuda')
else:
device = torch.device('cpu')
print(device)
הקוד ידפיס cuda או cpu, בהתאם להתקן שנבחר.
טעינת MNIST
בפרקים הקודמים פיצלנו את הנתונים בעצמנו לקבוצת אימון ולקבוצת בדיקה. ב־MNIST הפיצול קיים מראש, ונטען בנפרד את קבוצת האימון (train=True) ואת קבוצת הבדיקה (train=False). ToTensor ממירה את התמונות לטנסורים, עם ערכי פיקסלים בין 0 ל־1 — כלומר היא מבצעת עבורנו גם את הנרמול, כך שאין צורך בשלב נרמול נפרד. הפרמטר download=True מוריד את המאגר לתיקייה ./data בפעם הראשונה.
train_dataset = torchvision.datasets.MNIST(root='./data',
train=True,
transform=transforms.ToTensor(),
download=True)
test_dataset = torchvision.datasets.MNIST(root='./data',
train=False,
transform=transforms.ToTensor(),
download=True)
נציג את פרטי שתי הקבוצות כדי לוודא שהטעינה הצליחה ולראות את גודלן:
print(train_dataset)
print(test_dataset)
פלט
Dataset MNIST
Number of datapoints: 60000
Root location: ./data
Split: Train
StandardTransform
Transform: ToTensor()
Dataset MNIST
Number of datapoints: 10000
Root location: ./data
Split: Test
StandardTransform
Transform: ToTensor()
בקבוצת האימון 60,000 תמונות ובקבוצת הבדיקה 10,000, ולשתיהן הוחל ההמרה ToTensor().
חלוקה לאצוות
כעת נעטוף כל קבוצה ב־DataLoader, שיספק לנו את התמונות אצווה אחר אצווה. נגדיר אצוות של 50 תמונות. את סדר דוגמאות האימון נערבב (shuffle=True), כדי שכל אצווה תכיל תערובת אקראית של ספרות ולא רצף של תמונות דומות; בקבוצת הבדיקה אין צורך בערבוב, כי שם רק מודדים את הדיוק:
batch_size = 50
train_loader = torch.utils.data.DataLoader(dataset=train_dataset,
batch_size=batch_size,
shuffle=True)
test_loader = torch.utils.data.DataLoader(dataset=test_dataset,
batch_size=batch_size,
shuffle=False)
נבדוק את מספר האצוות:
print(len(train_loader))
print(len(test_loader))
פלט
1200
200
מתקבלות 1,200 אצוות אימון ו־200 אצוות בדיקה: 60,000 תמונות חלקי 50 תמונות באצווה, ו־10,000 חלקי 50. פירוש הדבר שבכל אפוק המשקלים יתעדכנו 1,200 פעמים.
שליפת אצווה והצגת תמונות
לפני האימון נבחן אצווה כדי לראות אילו תמונות ונתונים מגיעים לרשת. DataLoader אינו מחזיק את כל האצוות בזיכרון אלא מייצר אותן אחת אחרי השנייה; לכן ניצור ממנו איטרטור, ובכל קריאה ל־next נקבל את האצווה הבאה — זוג של טנסור תמונות וטנסור תוויות. נשלוף את האצווה הראשונה:
examples = iter(test_loader)
example_data, example_targets = next(examples)
# example_data, example_targets = next(examples)
נדפיס את צורת שני הטנסורים:
print(example_data.shape, example_targets.shape)
פלט
torch.Size([50, 1, 28, 28]) torch.Size([50])
טנסור התמונות הוא בצורה [50, 1, 28, 28] — 50 תמונות, ערוץ אחד, 28 שורות ו־28 עמודות — וטנסור התוויות מכיל 50 ספרות, אחת לכל תמונה.
נשלוף את האצווה הבאה מאותו איטרטור:
example_data, example_targets = next(examples)

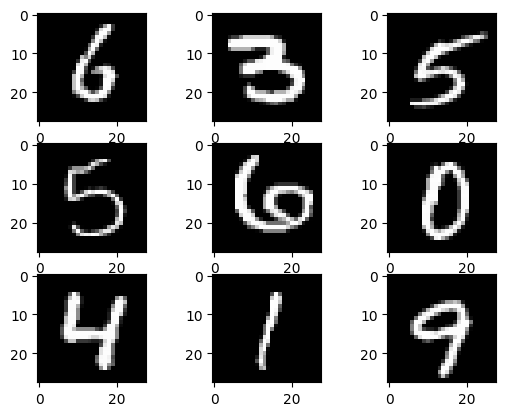

נציג תשע תמונות, נדפיס את תוויותיהן ואת צורתן, וגם שורת פיקסלים מאחת התמונות — השורה ה־13 בתמונה השמינית — כדי לראות אילו מספרים הרשת מקבלת בפועל:
for i in range(9):
plt.subplot(3,3,i+1)
plt.imshow(example_data[i][0], cmap='gray')
print(example_targets[i].item(), example_data[i].shape)
plt.show()
print(example_data[7][0][13])
פלט
6 torch.Size([1, 28, 28])
3 torch.Size([1, 28, 28])
5 torch.Size([1, 28, 28])
5 torch.Size([1, 28, 28])
6 torch.Size([1, 28, 28])
0 torch.Size([1, 28, 28])
4 torch.Size([1, 28, 28])
1 torch.Size([1, 28, 28])
9 torch.Size([1, 28, 28])
פלט
tensor([0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000,
0.0000, 0.0000, 0.0000, 0.0000, 0.3922, 0.9882, 0.9529, 0.0392, 0.0000,
0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000, 0.0000,
0.0000])
שורת הפיקסלים ממחישה את הנרמול של ToTensor: רוב הערכים הם 0 (רקע שחור), והפיקסלים שדרכם עובר קו הספרה מקבלים ערכים קרובים ל־1 (לבן). כל תמונה היא 784 מספרים כאלה.
הגדרת הפרמטרים והמודל
כעת נבחר את מבנה הרשת ואת פרמטרי האימון. נגדיר 784 קלטים (פיקסל לכל קלט), שכבה חבויה אחת של 100 יחידות, שני מעברים על המאגר (שני אפוקים) וקצב למידה 0.01. מספר האפוקים קטן מכפי שהיה בפרקים הקודמים, כי בכל אפוק מתבצעים כאן 1,200 עדכוני משקלים. required_label מגדיר את הספרה שאותה נזהה; החלפת הערך תאפשר לזהות כל ספרה אחרת בלי לשנות דבר בשאר הקוד.
input_size = 28*28 # 784
hidden_size = 100
epochs = 2
learning_rate = 0.01
required_label = 7
ניצור את הרשת לפי התבנית שראינו בתחילת הפרק: שכבה לינארית מ־784 קלטים ל־100 יחידות חבויות, ReLU, ושכבה לינארית מ־100 היחידות ליחידת פלט אחת עם Sigmoid, שמחזירה מספר בין 0 ל־1 — ההסתברות שהתמונה היא 7. את השכבות ניצור ישירות על התקן החישוב שנבחר:
Model = nn.Sequential(
nn.Linear(input_size,hidden_size,device=device),
nn.ReLU(),
nn.Linear(hidden_size, 1, device=device),
nn.Sigmoid()
)
אפשר גם ליצור את הרשת ולהעביר אותה בשלמותה באמצעות .to(device); זו החלופה המופיעה בהערות:
# Model = nn.Sequential(
# nn.Linear(input_size,hidden_size),
# nn.ReLU(),
# nn.Linear(hidden_size, 1),
# nn.Sigmoid()
# ).to(device)
פונקציית ההפסד והאופטימייזר
נגדיר כיצד למדוד את טעות הסיווג וכיצד לעדכן את המשקלים כדי להקטין אותה. מכיוון שהתשובה בינארית ופלט הרשת עבר Sigmoid, פונקציית ההפסד היא BCE, כמו ברגרסיה הלוגיסטית. כאופטימייזר נשתמש שוב ב־Adam, שהוכיח את עצמו בפרקים הקודמים.
Loss = nn.BCELoss()
# init optimizer
optim = torch.optim.Adam(Model.parameters(), lr=learning_rate)
לולאת האימון
לולאת האימון דומה לזו שהכרנו, אך הפעם היא כפולה: הלולאה החיצונית עוברת על האפוקים והפנימית על האצוות שמספק train_loader. בכל אצווה נשטח את התמונות מצורה [50, 1, 28, 28] לצורה [50, 784] באמצעות reshape, נעביר את התמונות והתוויות לאותו התקן שעליו נמצאת הרשת, ונמיר את התוויות ל־1 עבור הספרה 7 ול־0 עבור היתר — torch.eq משווה כל תווית ל־required_label ומחזירה אמת או שקר, ו־.float() הופך זאת ל־1.0 או 0.0. לאחר מכן נחשב את התחזית, ההפסד והנגזרות, ונעדכן את המשקלים. ההדפסה מתבצעת פעם בכל 100 אצוות, ו־num הוא מונה כולל של האצוות משני האפוקים יחד.
n_total_steps = len(train_loader)
for epoch in range(epochs): # 2
for i, (images, lables) in enumerate(train_loader):
# origin shape: [50, 1, 28, 28]
# resized: [50, 784]
images = images.reshape(-1, 28*28).to(device)
lables = lables.reshape(-1,1).to(device)
lables = (torch.eq(lables, required_label)).float()
# forward
Y_predict = Model(images)
# backward
# optim.zero_grad()
loss = Loss(Y_predict, lables)
loss.backward()
# update wights
optim.step()
if (i + epoch * n_total_steps) % 100 == 0:
print(f"epoch= {epoch} i= {i} num= {i+epoch * n_total_steps} loss={loss.item():.4f} ")
# zero grads
optim.zero_grad()
תחילת הפלט השמור וסופו:
פלט
epoch= 0 i= 0 num= 0 loss=1.2409
epoch= 0 i= 100 num= 100 loss=0.1208
epoch= 0 i= 200 num= 200 loss=0.0162
epoch= 0 i= 300 num= 300 loss=0.0307
...
epoch= 1 i= 1100 num= 2300 loss=0.0035
ההפסד יורד במהירות: מ־1.2409 באצווה הראשונה ל־0.0162 כבר אחרי 200 אצוות, ובסוף האפוק השני הוא 0.0035. הירידה המהירה מתאפשרת משום שכל אצווה מביאה עדכון משקלים משלה. הפלט הוא דוגמה שמורה; האתחול האקראי וערבוב הדוגמאות עשויים לשנות את הערכים בהרצה חדשה.
נציג את התוויות הבינאריות של האצווה האחרונה, כדי לראות את ההמרה שביצענו בלולאה:
print(lables)
תחילת הפלט השמור וסופו:
פלט
tensor([[0.],
[0.],
[0.],
[0.],
...
[0.]], device='cuda:0')
רוב התוויות הן 0, כצפוי: רק כעשירית מהתמונות במאגר הן הספרה 7. הטנסור נמצא על cuda:0, כלומר על ה־GPU.
ואת התחזיות שחושבו עבורה:
print(Y_predict)
תחילת הפלט השמור וסופו:
פלט
tensor([[2.7814e-10],
[7.6960e-14],
[2.5009e-10],
[1.0268e-11],
...
[4.0485e-08]], device='cuda:0', grad_fn=<SigmoidBackward0>)
התחזיות הן הסתברויות זעירות, בסדר גודל של 10 בחזקת מינוס 10, עבור תמונות שתוויתן 0: הרשת "בטוחה" כמעט לחלוטין שאין שם 7. הסימון grad_fn=<SigmoidBackward0> מזכיר לנו שהטנסור עדיין קשור לגרף החישוב של Autograd, כי הוא חושב בתוך לולאת האימון.
בדיקת המודל
כמו בפרקים הקודמים, הדיוק האמיתי נמדד על קבוצת הבדיקה — תמונות שהרשת לא ראתה באימון. נעבור על כל אצוות הבדיקה, נעגל את פלט הרשת (ערך מעל 0.5 יהפוך ל־1, ומתחתיו ל־0) ונספור את הסיווגים הנכונים. הכול בתוך torch.no_grad(), כי בבדיקה אין צורך בנגזרות:
with torch.no_grad():
n_correct = 0
n_samples = 0
for images, lables in test_loader:
images = images.reshape(-1, 28*28).to(device)
lables = lables.reshape(-1,1).to(device)
lables = (torch.eq(lables, required_label)).float()
y_predict = Model(images).round()
# print(y_predict.T)
# print(lables.T)
n_samples += lables.size(0)
n_correct += (y_predict == lables).sum().item()
acc = 100 * n_correct / n_samples
print(f'Accuracy of the network on the {n_samples} test images: {acc} %')
פלט
Accuracy of the network on the 10000 test images: 99.21 %
הרשת סיווגה נכון 99.21% מ־10,000 תמונות הבדיקה. זהו דיוק בסיווג 7 או לא 7, ולא בזיהוי כל עשר הספרות. כדאי לזכור שגם מודל שעונה תמיד "לא 7" היה צודק בכ־90% מהמקרים, ולכן הדיוק הגבוה משמעותי בעיקר משום שהוא מתקבל גם על התמונות של 7 עצמן, כפי שנראה בסעיף הבא.
הצגת התחזיות לצד התמונות
מספר יחיד של דיוק אינו מספר לנו איך הרשת מתנהגת על תמונות בודדות. נשלוף שוב את האצווה הראשונה מקבוצת הבדיקה. נדפיס לכל תמונה את פלט הרשת, הספרה האמיתית והסיווג לאחר העיגול:
print(len(test_loader))
print (n_samples)
print(lables.shape)
examples = iter(test_loader)
example_data, example_targets = next(examples)
example_data = example_data.to(device)
example_targets = example_targets.to(device)
example_predict = Model(example_data.reshape(-1, 28*28)).T #.round()
example_predict.shape
for i in range(len(example_data)):
print (round(example_predict[0,i].item(),4), example_targets[i].item(), round(example_predict[0,i].item()) )
תחילת הפלט השמור וסופו:
פלט
200
10000
torch.Size([50, 1])
0.9999 7 1
...
0.0 4 0
בשורה הראשונה של התחזיות הרשת החזירה 0.9999 לתמונה של הספרה 7, והסיווג לאחר העיגול הוא 1 — נכון. בשורה האחרונה היא החזירה 0.0 לתמונה של 4, והסיווג הוא 0 — נכון גם כן.

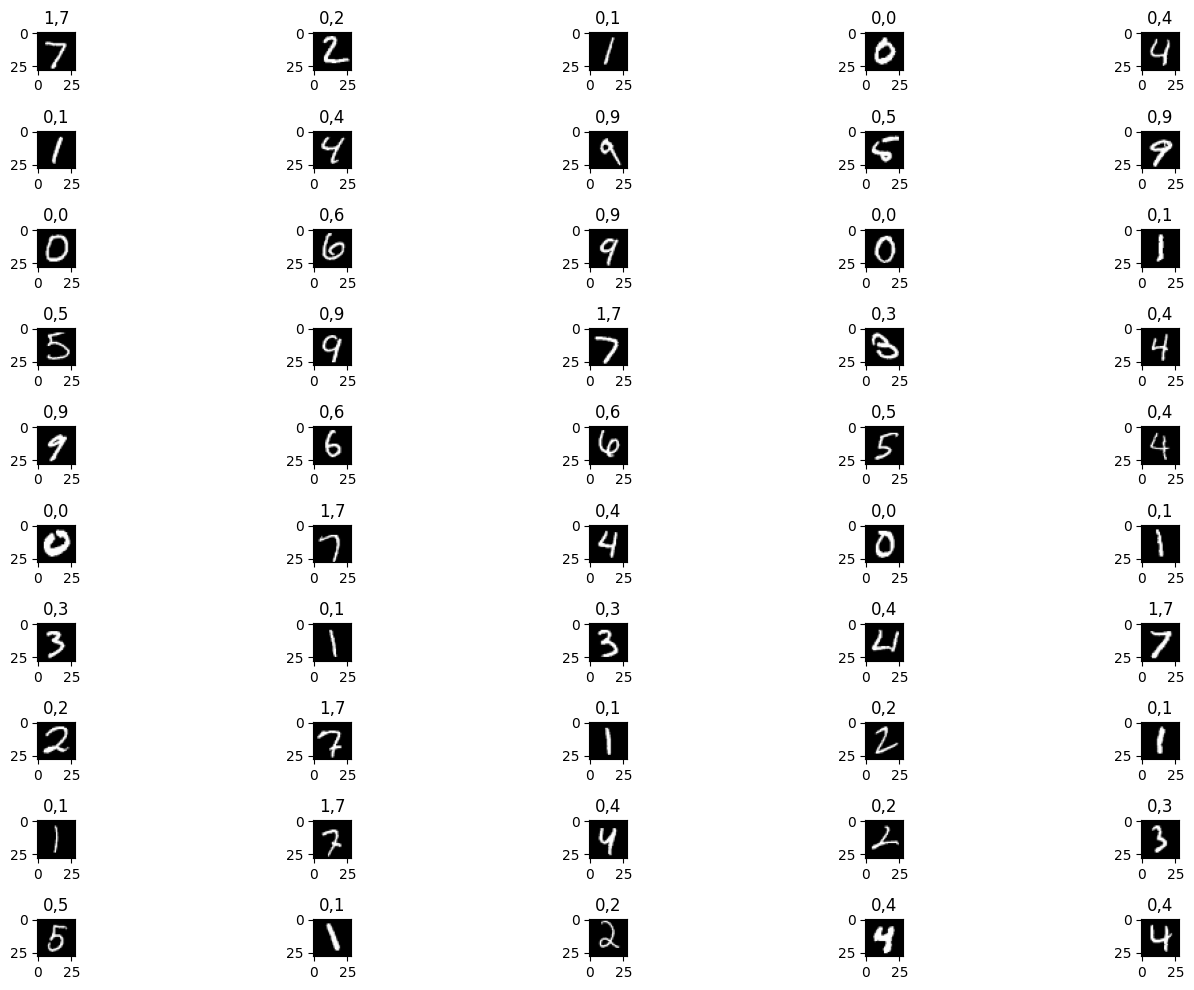

נציג את כל 50 התמונות. בכל כותרת מופיעים הסיווג הבינארי ולאחריו הספרה האמיתית, כך שאפשר לאתר בעין את התמונות שבהן הרשת טעתה:
plt.figure(figsize=(15, 10)) # Width: 15 inches, Height: 10 inches
for i in range(len(example_data)):
plt.subplot(10,5,i+1)
plt.title(str(round(example_predict[0,i].item())) +","+ str(example_targets[i].item()) )
plt.imshow(example_data[i][0].cpu(), cmap='gray')
plt.tight_layout()
plt.show()
