ג.14 רגרסיה לוגיסטית — דוגמאות

בפרק הקודם הכרנו את הרכיבים של סיווג בינארי: מודל לינארי, פונקציית האקטיבציה Sigmoid שהופכת את הפלט להסתברות, ופונקציית ההפסד BCE. בפרק זה נחבר אותם לפתרון של בעיה אמיתית מתחום הרפואה: לפי מדידות של גידול, האם הוא ממאיר או שפיר?

הדגש בפרק הוא על התהליך המלא, ולא רק על המודל. נתחיל בהבנת הבעיה והנתונים — מה המאגר מכיל, מה אומרת כל שורה ומה אנחנו מנסים לחזות — רק אחר כך נעבור לקוד: פיצול לאימון ולבדיקה, נרמול, בניית המודל, אימון ובדיקה. בסוף הפרק נחזור על אותו תהליך בדוגמה שנייה, מאגר Iris, כדי לראות שהמתכון חוזר על עצמו.

השיעור וההרצאות באתר של גלעד מרקמן

פתיחת מחברת Colab 1

חומרי הליווי: 7_Logic_regression (עותק מקומי) · Iris (עותק מקומי)

המאגר Breast Cancer — מהי הבעיה?

לפני שנכתוב שורת קוד, נבין את הבעיה. אישה מגיעה לבדיקת דימות, כמו ממוגרפיה, ובבדיקה מתגלה גוש בשד. השאלה החשובה ביותר היא האם הגוש ממאיר — malignant, כלומר סרטני: גוש שעלול לגדול ולהתפשט לאיברים אחרים ודורש טיפול מהיר. או שהוא שפיר — benign, כלומר לא סרטני: גוש שאינו מתפשט ובדרך כלל אינו מסכן חיים.

השלב הבא הוא ביופסיית מחט דקה (Fine Needle Aspiration): בדיקה פשוטה ומהירה, ללא חתך וללא הרדמה, שבה שואבים מהגוש כמה תאים במחט דקה ומצלמים אותם במיקרוסקופ. הבדיקה נותנת מידע חשוב על התאים, אך לא תשובה סופית: הדגימה קטנה, והתשובה הוודאית והטיפול מגיעים רק בניתוח, שבו מוציאים את הגוש ובודקים אותו במלואו במעבדה.

וכאן נוצרת הבעיה. בכל יום מגיעות תוצאות ביופסיה רבות, ואי אפשר לנתח את כולן מיד. הרופאים צריכים להחליט מי דחופה יותר: למי לעשות ניתוח בהקדם, ולמי אפשר להמתין ולעקוב בלי ניתוח. מודל שמקבל את המדידות מהביופסיה ומחזיר את ההסתברות שהגוש ממאיר יכול לעזור לסדר את התור: להפנות מהר לניתוח את המקרים החשודים, ולחסוך ניתוח מיותר למקרים שכמעט בוודאות שפירים. המודל אינו מחליף את הרופא, אך הוא כלי עזר בעל חשיבות של ממש בהחלטה על הניתוח.

מהיכן מגיעות המדידות? במאגר Breast Cancer Wisconsin, המצורף לספריית scikit-learn, כל שורה היא ביופסיית מחט אחת. מהתמונה הדיגיטלית של התאים חושבו עשרה מאפיינים של גרעיני התאים: רדיוס, מרקם (שינוי בגווני האפור), היקף, שטח, חלקות, קומפקטיות, קעירות, מספר נקודות קעורות, סימטריה ומימד פרקטלי. לכל מאפיין חושבו הממוצע (mean), שגיאת התקן (error) והערך הקיצוני ביותר (worst), ובסך הכול 30 תכונות מספריות לכל גוש. המאגר מכיל 569 גושים, ולכל אחד ידועה התשובה האמיתית: ממאיר או שפיר.

הכרת הנתונים — כמה שורות מהטבלה

נטען את המאגר לטבלת pandas, כפי שעשינו בפרק ג.12, ונציג שש שורות — שלוש הראשונות ושלוש נוספות — בארבע תכונות בלבד מתוך השלושים:

import pandas as pd
from sklearn import datasets

bc = datasets.load_breast_cancer()
df = pd.DataFrame(bc.data, columns=bc.feature_names)
df["target"] = bc.target

print(df.shape)
print(bc.target_names)
cols = ["mean radius", "mean texture", "mean area", "mean concave points", "target"]
print(df.iloc[[0, 1, 2, 19, 20, 21]][cols])

פלט

(569, 31)
['malignant' 'benign']
    mean radius  mean texture  mean area  mean concave points  target
0        17.990         10.38     1001.0              0.14710       0
1        20.570         17.77     1326.0              0.07017       0
2        19.690         21.25     1203.0              0.12790       0
19       13.540         14.36      566.3              0.04781       1
20       13.080         15.71      520.0              0.03110       1
21        9.504         12.44      273.9              0.02076       1

מה אומרת כל שורה? כל שורה היא גוש אחד. mean radius הוא הרדיוס הממוצע של גרעיני התאים בתמונה, mean texture הוא מידת השינוי בגווני האפור, mean area הוא השטח הממוצע של הגרעין, ו־mean concave points הוא מספר הנקודות הקעורות בקו המתאר של הגרעין, כלומר עד כמה הגרעין "משונן" ולא עגול. העמודה target היא התשובה האמיתית, וכאן יש פרט קטן שחשוב לזכור: ב־scikit-learn 0 פירושו malignant (ממאיר) ו־1 פירושו benign (שפיר), לפי הסדר ב־target_names.

עכשיו אפשר להשוות. שלושת הגושים הממאירים (שורות 0–2) גדולים יותר: רדיוס של 18–21 ושטח של 1000–1300, ויש להם יותר נקודות קעורות. שלושת השפירים (שורות 19–21) קטנים יותר: רדיוס של 9.5–13.5 ושטח של 270–570, וקו המתאר שלהם חלק יותר. זהו בדיוק סוג ההבדל שאנחנו מקווים שהמודל ילמד לזהות בעצמו, מתוך כל 30 התכונות יחד.

נבדוק גם כמה גושים יש מכל סוג, ואת הממוצעים של שלוש תכונות לפי הסוג:

print(df["target"].value_counts())
print(df.groupby("target")[["mean radius", "mean area", "mean concave points"]].mean().round(2))

פלט

target
1    357
0    212
Name: count, dtype: int64
        mean radius  mean area  mean concave points
target
0             17.46     978.38                 0.09
1             12.15     462.79                 0.03

במאגר 357 גושים שפירים ו־212 ממאירים. הממוצעים מאשרים את מה שראינו בשש השורות: הגושים הממאירים גדולים בממוצע פי שניים בשטח, ויש להם פי שלושה נקודות קעורות. עכשיו, כשאנחנו מבינים מה יש בטבלה ומה אנחנו רוצים לחזות, נעבור למימוש.

המימוש — ייבוא הספריות וטעינת הנתונים

נייבא את הספריות:

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
from sklearn import datasets
from sklearn.model_selection import train_test_split

נטען את המאגר כמערכי NumPy, כפי שהמודל צריך אותם, ונציג את שמות הקטגוריות, צורות המערכים ודוגמאות מהנתונים:

bc = datasets.load_breast_cancer()
X, y = bc.data, bc.target
print ("target_names",bc.target_names)
print ("X, y",X.shape, y.shape)
print (X[0:5])
print (y)

תחילת הפלט השמור:

פלט

target_names ['malignant' 'benign']
X, y (569, 30) (569,)

נציג גם את תיאור המאגר המלא, שממנו לקוחים פרטי התכונות שהסברנו:

print (bc.DESCR)

התיאור מפרט את התכונות, ובהן רדיוס, מרקם, היקף ושטח. התכונות חושבו מתמונות של דגימות שנלקחו במחט.

פיצול הנתונים ובניית טנסורים

כדי לדעת אם המודל באמת למד להכליל, ולא רק שינן את הדוגמאות שראה, נשמור חלק מהנתונים בצד ולא נשתמש בו באימון. את החלק הזה, נתוני הבדיקה — Test, נבחן רק בסוף. נחלק את הנתונים באקראי ל־80% אימון ו־20% בדיקה. נמיר את המערכים לטנסורים ואת התשובות לעמודה:

n_samples, n_features = X.shape
X_train_np, X_test_np, y_train_np, y_test_np = train_test_split (X,y, test_size=0.2, random_state = 2)

X_train = torch.from_numpy(X_train_np.astype(np.float32))
X_test = torch.from_numpy(X_test_np.astype(np.float32))

y_train = torch.from_numpy(y_train_np.astype(np.float32))
y_test = torch.from_numpy(y_test_np.astype(np.float32))

y_train = y_train.view(-1,1)
y_test = y_test.view(-1,1)

נציג את הצורות:

print (X_train.shape, y_train.shape)
print (X_test.shape, y_test.shape)

פלט

torch.Size([455, 30]) torch.Size([455, 1])
torch.Size([114, 30]) torch.Size([114, 1])

נרמול הנתונים

התכונות במאגר נמדדות בסולמות שונים מאוד: שטח יכול להגיע למאות ואלפים, ואילו מדדי צורה הם שברים קטנים מ־1. כפי שראינו בפרק הנרמול, הפרשי סולם כאלה מקשים על האימון ועלולים לגרום להתבדרות, ולכן ננרמל. כדי לנרמל כל תכונה לפי הערכים שלה, נחשב גדלים לכל עמודה בנפרד. נתחיל בחישוב מקסימום בכל עמודה:

t = torch.tensor([
    [4, 6, 3, 7, 9],
    [4, 2, 6, 9, 1]])

print(t.max(dim=0))

פלט

torch.return_types.max(
values=tensor([4, 6, 6, 9, 9]),
indices=tensor([0, 0, 1, 1, 0]))

נחשב את פרמטרי הנרמול מנתוני האימון ונגדיר את שתי הפונקציות:

max,__ = X_train.max(dim=0)
min, __ = X_train.min(dim=0)

def Normalize_minMax(X):
    return (X - min) / (max - min)

mean = X_train.mean(dim=0)
std = X_train.std(dim=0)

def Normalize_z(X):
    return (X - mean) / std

print (max.shape, min.shape)
print (mean.shape, std.shape)

פלט

torch.Size([30]) torch.Size([30])
torch.Size([30]) torch.Size([30])

נשתמש ב־Min–Max עבור שתי הקבוצות, עם אותם מינימום ומקסימום:

X_train = Normalize_minMax(X_train)
X_test = Normalize_minMax(X_test)
# X_train = Normalize_z(X_train)
# X_test = Normalize_z(X_test)
print (X_train[0:5])
print (X_train.max(dim=0))

פלט

tensor([[0.3346, 0.5898, 0.3289, 0.1938, 0.4212, 0.2769, 0.1045, 0.2139, 0.1975,
         0.2566, 0.0916, 0.2501, 0.1004, 0.0430, 0.1884, 0.1795, 0.0682, 0.3976,
         0.1573, 0.2007, 0.2622, 0.5637, 0.2480, 0.1282, 0.3495, 0.1932, 0.1059,
         0.3610, 0.1636, 0.1839],
        [0.1964, 0.2337, 0.1844, 0.1008, 0.2607, 0.0463, 0.0321, 0.0681, 0.1837,
         0.2516, 0.0109, 0.1341, 0.0099, 0.0054, 0.1418, 0.0246, 0.0309, 0.1513,
         0.1470, 0.0675, 0.1334, 0.2204, 0.1192, 0.0580, 0.2102, 0.0339, 0.0366,
         0.1393, 0.1972, 0.1026],
        [0.5774, 0.4322, 0.5785, 0.4261, 0.2943, 0.3707, 0.2610, 0.3366, 0.3203,
         0.1164, 0.1174, 0.1575, 0.1449, 0.0886, 0.1296, 0.2566, 0.0891, 0.2985,
         0.0609, 0.1139, 0.5489, 0.5341, 0.5777, 0.3693, 0.4030, 0.5169, 0.3087,
         0.5884, 0.4020, 0.2430],
        [0.3232, 0.4748, 0.3301, 0.1927, 0.7192, 0.4763, 0.3650, 0.4561, 0.5788,
         0.5296, 0.1641, 0.3469, 0.1485, 0.0858, 0.2417, 0.2120, 0.1024, 0.3156,
         0.1454, 0.1644, 0.4009, 0.7950, 0.3889, 0.2379, 1.0000, 0.4789, 0.3711,
         0.6934, 0.7153, 0.3506],
        [0.1878, 0.3936, 0.1943, 0.0965, 0.6326, 0.3055, 0.2446, 0.2818, 0.3887,
         0.4093, 0.0453, 0.2360, 0.0502, 0.0190, 0.2159, 0.1105, 0.0854, 0.2535,
         0.0525, 0.0977, 0.1747, 0.6215, 0.1833, 0.0808, 0.7907, 0.2353, 0.3213,
         0.4905, 0.3441, 0.2682]])
torch.return_types.max(
values=tensor([1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1.,
        1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1., 1.]),
indices=tensor([ 39, 354,  39, 358, 241, 319, 289, 289,  53, 200,  39,  35,  39, 358,
        238, 208,  83,  11, 319, 286, 358, 146, 358, 358,   3, 276,  83, 189,
        433, 276]))

הגדרת המודל, ההפסד והאופטימייזר

נבנה מודל שמפיק ערך בין 0 ל־1 לצורך הסיווג הבינארי. nn.Sequential מפעילה את השכבות לפי סדרן: שכבה לינארית בעלת 30 קלטים ופלט אחד, ואחריה Sigmoid. נגדיר BCE ואופטימייזר Adam, בקצב למידה 0.1 וב־1,000 צעדים.

learning_rate = 0.1
epochs = 1000
losses = torch.zeros(epochs) # tensor to save losses for print

# design model
Model = nn.Sequential(
        nn.Linear(30,1),
        nn.Sigmoid()
)

#construct loss and optimizer
Loss = nn.BCELoss()

# init optimizer
optim = torch.optim.Adam(Model.parameters(), lr=learning_rate)

לולאת האימון

הלולאה נשארת כפי שהכרנו: חיזוי, חישוב הפסד ונגזרות, עדכון המשקלים ואיפוס הנגזרות.

for epoch in range(epochs):
    # forward
    y_predict = Model(X_train)

    # backward
    loss = Loss(y_predict, y_train)
    loss.backward()

    # update wights
    optim.step()
    losses[epoch]=loss.item()

    if epoch % 10 == 0:
        print(f"epoch= {epoch} loss={loss.item():.4f} ")

    # zero grads
    optim.zero_grad()

שורות ראשונות ואחרונה מתוך הפלט השמור:

פלט

epoch= 0 loss=0.7413
epoch= 10 loss=0.3653
epoch= 20 loss=0.2684
...
epoch= 990 loss=0.0466

נציג את ההפסד לאורך האימון:

plt.plot(losses.detach())
plt.show()

בדיקת המודל

ההפסד יורד, אבל המדד שבאמת מעניין אותנו הוא כמה מהגידולים המודל מסווג נכון. וכאן יש שינוי חשוב לעומת כל מה שעשינו עד עכשיו.

בבדיקה משתמשים בנתוני הבדיקה (Test), ולא בנתוני האימון (Train). בלולאת האימון המודל ראה שוב ושוב את 455 הדוגמאות של X_train ו־y_train, וכיוון את המשקלים לפיהן. אם נבדוק אותו על אותן דוגמאות, הציון יהיה גבוה גם אם המודל רק שינן אותן. לכן עכשיו ניתן לו את 114 הדוגמאות של X_test — הגידולים שהפרדנו בצד לפני האימון, ושהמודל מעולם לא ראה — ונשווה את התחזיות שלו ל־y_test. הצלחה על דוגמאות חדשות היא ההוכחה היחידה שהמודל למד להכליל, וזה בדיוק המצב במציאות: גידול חדש שמגיע למרפאה אינו נמצא בטבלת האימון.

המודל מחזיר הסתברות, ולכן כדי לקבל תשובה של כן/לא נקבע סף: הסתברות מעל 0.5 תיחשב 1, ומתחתיו 0. נחשב תחזיות על נתוני הבדיקה, נעגל אותן ל־0 או ל־1 ונחשב את שיעור הסיווגים הנכונים — מדד שנקרא דיוק — Accuracy. round() מעגלת גם ערך של 0.5 בדיוק ל־0.

with torch.no_grad():
    y_predicted = Model(X_test)
    y_predicted_bin = y_predicted.round()
    accuracy = y_predicted_bin.eq(y_test).sum() / float(y_test.shape[0])
    print (f'accuracy = {accuracy:.4f}')

print(y_test.shape)
print(y_predicted_bin.shape)

פלט

accuracy = 0.9649
torch.Size([114, 1])
torch.Size([114, 1])

איך חישבנו את הדיוק?

הקוד קצר, אבל כל שורה בו עושה פעולה אחרת. נעקוב אחריו שלב אחר שלב, עם דוגמה קטנה של חמישה גידולים מתוך נתוני הבדיקה:

1. with torch.no_grad(): — אנחנו רק בודקים, לא מאמנים, ולכן אין צורך לחשב נגזרות. הבלוק חוסך זמן וזיכרון.
2. y_predicted = Model(X_test) — מעבירים את נתוני הבדיקה במודל ומקבלים לכל גידול הסתברות בין 0 ל־1, למשל: [0.99, 0.55, 0.02, 0.41, 0.90].
3. y_predicted_bin = y_predicted.round() — מעגלים כל הסתברות ל־0 או ל־1, כלומר מחליטים לפי הסף 0.5: [1, 1, 0, 0, 1]. אלו התחזיות של המודל.
4. y_predicted_bin.eq(y_test) — משווים כל תחזית לתשובה האמיתית. נניח שהתשובות האמיתיות הן [1, 1, 0, 1, 1]; eq (equal) מחזירה לכל גידול אמת או שקר: [True, True, True, False, True]. הגידול הרביעי הוא טעות: המודל אמר 0 והאמת היא 1.
5. .sum() — סוכמים את התוצאות. פייתון סופרת True כ־1 ו־False כ־0, ולכן הסכום הוא מספר הסיווגים הנכונים: 4.
6. / float(y_test.shape[0]) — מחלקים במספר הגידולים שנבדקו. y_test.shape[0] הוא מספר השורות ב־y_test, כאן 5. התוצאה: 4 / 5 = 0.8, כלומר דיוק של 80%.

הדיוק הוא אפוא פשוט מספר הסיווגים הנכונים (correct predictions) חלקי מספר דוגמאות הבדיקה (test examples):

בנתונים האמיתיים שלנו y_test מכיל 114 גידולים, הסכום של ההשוואות הנכונות הוא 110, ומכאן הדיוק שבפלט.

קיבלנו דיוק של 96.49% — מדהים! המודל שלנו יודע לזהות אם גידול הוא ממאיר או שפיר: מתוך 114 גידולים שלא ראה מעולם, הוא סיווג נכון 110. וכל זה עם מודל של שורה אחת, nn.Linear ואחריה Sigmoid, שלמד את המשקלים בעצמו מתוך 455 דוגמאות. שימו לב גם לצורות בפלט: 114 שורות, בדיוק כמספר דוגמאות הבדיקה, ולא 455 של האימון. הפלטים הם דוגמאות שמורות; האתחול האקראי עשוי לשנות מעט את התוצאה בהרצה חדשה.

נציג זו לצד זו את ההסתברות, התווית החזויה והתווית האמיתית:

print ("predicted, test \n", torch.cat((y_predicted,y_predicted_bin, y_test), dim=1))

שורות ראשונות ואחרונה מתוך הפלט השמור:

פלט

predicted, test
 tensor([[9.9294e-01, 1.0000e+00, 1.0000e+00],
        [5.5413e-01, 1.0000e+00, 1.0000e+00],
...
        [1.8337e-05, 0.0000e+00, 0.0000e+00]])

דוגמה נוספת — Iris

כדי לראות שאותו מתכון עובד גם על נתונים מסוג אחר, נחזור עליו על מאגר קטן ומפורסם, Iris, שבו כל דוגמה היא פרח ולא גידול. במאגר יש שלושה מיני פרחים, אבל בפרק זה נהפוך את השאלה לשאלת כן/לא: האם הפרח שייך למין מסוים או לא. סיווג לשלוש קטגוריות בבת אחת יחכה לפרק ג.18. וכמו בדוגמה הקודמת, לפני הקוד נכיר את הנתונים.

מאגר Iris — רקע

Iris הוא האירוס, פרח בר מוכר שגדל גם בישראל. המאגר נאסף בשנות השלושים של המאה העשרים על ידי הבוטנאי אדגר אנדרסון, ופורסם ב־1936 במאמר של הסטטיסטיקאי רונלד פישר (R.A. Fisher), שהשתמש בו כדי להראות שאפשר להבחין בין מינים לפי מדידות מספריות. מאז הוא הפך למאגר הלימוד המפורסם ביותר בלמידת מכונה. המאגר מכיל 150 פרחים משלושה מינים של אירוס, 50 מכל מין:

מה מדדו בכל פרח? בפרח יש שני סוגים של "עלים" צבעוניים:

• עלי גביע — sepals. ברוב הפרחים אלו העלים הירוקים החיצוניים שעוטפים את הניצן. באירוס הם הפכו לחלק הבולט ביותר של הפרח: שלושה עלים גדולים וצבעוניים, שנוטים כלפי מטה ונושאים כתם צהוב או לבן.
• עלי כותרת — petals. שלושה עלים פנימיים, בדרך כלל קטנים וצרים יותר, שעומדים זקופים במרכז הפרח.

לכל פרח נמדדו ארבעה מספרים בסנטימטרים, וזו כל הטבלה:

כך, השורה הראשונה במאגר, [5.1, 3.5, 1.4, 0.2], מתארת פרח שעלה הגביע שלו באורך 5.1 ס"מ וברוחב 3.5 ס"מ, ועלה הכותרת שלו קצר וצר במיוחד: 1.4 על 0.2 ס"מ. זהו פרח מהמין setosa, שעלי הכותרת שלו קטנים בהרבה משל שני המינים האחרים, ולכן קל להבדיל אותו מהם. לעומת זאת versicolor ו־virginica דומים יותר זה לזה, ולהפריד ביניהם קשה יותר. התוויות במאגר הן 0 עבור setosa, 1 עבור versicolor ו־2 עבור virginica.

טעינת Iris

נתחיל בטעינת המאגר ובבחינת התכונות והתוויות שלו.

import torch
import torch.nn as nn
import numpy as np
import matplotlib.pyplot as plt
from sklearn import datasets
from sklearn.model_selection import train_test_split

iris = datasets.load_iris()
data, targets = iris.data, iris.target

print(iris.DESCR)

המאגר מכיל 150 פרחים משלושה מינים, ולכל פרח ארבע מדידות: אורך ורוחב של עלי הגביע ושל עלי הכותרת, בסנטימטרים.

print ("target_names",iris.target_names)
print ("X, y",data.shape, targets.shape)
print(data[0:5],'\n', targets)

פלט

target_names ['setosa' 'versicolor' 'virginica']
X, y (150, 4) (150,)
[[5.1 3.5 1.4 0.2]
 [4.9 3.  1.4 0.2]
 [4.7 3.2 1.3 0.2]
 [4.6 3.1 1.5 0.2]
 [5.  3.6 1.4 0.2]]
 [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2
 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
 2 2]

הצגת זוגות התכונות

נציג גרף לכל זוג תכונות, כשהצבעים מציינים את שלושת המינים המקוריים:

fig, axes = plt.subplots(4, 4, figsize=(15, 15))
features = iris.feature_names

for i in range(4):
    for j in range(4):
        ax = axes[i, j]
        # Plot scatter plots only on off-diagonal combinations
        if i != j:
            scatter = ax.scatter(data[:, j], data[:, i], c=iris.target, cmap='viridis', s=15)

        # Add labels to the outer edges of the grid
        if i == 3:
            ax.set_xlabel(features[j])
        if j == 0:
            ax.set_ylabel(features[i])

# Add a main legend to the figure
handles, labels = scatter.legend_elements()
fig.legend(handles, iris.target_names, loc='upper right', title="Classes")

plt.tight_layout()
plt.show()

מה אנחנו רואים? הרשת היא 4×4: כל משבצת מציגה זוג תכונות, התכונה שבשורה על הציר האנכי והתכונה שבעמודה על הציר האופקי. האלכסון ריק, כי אין טעם להציג תכונה מול עצמה. כל נקודה היא פרח אחד, והצבע הוא המין: סגול setosa, ירוק-כחול versicolor, צהוב virginica. הרשת מאפשרת לראות במבט אחד אילו מינים קל להפריד ואילו קשה:

• setosa נפרד בקלות. בכל משבצת, הנקודות הסגולות יושבות בקבוצה משלהן, רחוק מהשאר. הבולט ביותר הוא זוג עלי הכותרת (petal length מול petal width, המשבצת השלישית בשורה הרביעית): כל פרחי setosa מרוכזים בפינה השמאלית התחתונה, עם עלי כותרת קצרים מ־2 ס"מ וצרים מ־0.6 ס"מ, ויש רווח ניכר בינם לבין שני המינים האחרים. אפשר להעביר קו ישר שמפריד את setosa מכל השאר בלי טעות אחת. זה מה שנקרא הפרדה לינארית, ומודל לינארי עם Sigmoid יפתור אותה בקלות.
• versicolor ו־virginica קשים להפרדה. הנקודות הירוקות והצהובות שוכנות זו לצד זו. בזוגות עלי הגביע (sepal length מול sepal width) הן מעורבבות ממש, ואי אפשר להפריד ביניהן. בזוגות עלי הכותרת ההפרדה טובה יותר, אבל גם שם הקבוצות נוגעות זו בזו סביב אורך עלה כותרת של 5 ס"מ ורוחב של 1.6 ס"מ, וכמה פרחים "חוצים את הגבול". כל קו ישר שנבחר יטעה בכמה פרחים.
• versicolor נמצא באמצע. שימו לב שהמין הירוק-כחול לכוד בין שני המינים האחרים: setosa מצד אחד ו־virginica מהצד השני. זה יהיה חשוב בהמשך.

הגרפים מציגים רק שתי תכונות בכל פעם, ואילו המודל שנבנה יראה את כל ארבע התכונות יחד, ולכן הוא עשוי להפריד טוב יותר ממה שנראה במשבצת בודדת. ובכל זאת, המבט על הנתונים כבר מלמד אותנו למה לצפות: השאלה "האם זה setosa?" קלה, והשאלה "האם זה versicolor?" קשה, כי versicolor יושב בין שני המינים האחרים ואין קו ישר אחד שמפריד אותו משניהם. בהמשך נבחר את השאלה "האם זה virginica?": המין הצהוב יושב בקצה, ולכן קו ישר יכול להפריד אותו כמעט לגמרי מכל השאר. בסוף נבדוק גם מה קורה כשבוחרים דווקא בשאלה הקשה.

מעבר לתוויות בינאריות

כדי להפוך את זיהוי שלושת המינים לשאלת כן/לא, נבחר מין אחד ונבדיל בינו לבין כל השאר. לפי מה שראינו בגרפים נבחר את virginica, שיושב בקצה ולכן קל יחסית להפריד אותו: נגדיר 1 לפרח מסוג virginica, שתוויתו המקורית היא 2, ו־0 לשאר הפרחים, setosa ו־versicolor:

targets = (targets == 2).astype(int)
print(targets)

פלט

[0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1
 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
 1 1]

פיצול הנתונים ובניית טנסורים

נחלק ל־80% אימון ו־20% בדיקה ונמיר לטנסורים:

n_samples, n_features = data.shape
X_train_np, X_test_np, y_train_np, y_test_np = train_test_split (data,targets, test_size=0.2, random_state = 4)

X_train = torch.from_numpy(X_train_np.astype(np.float32))
X_test = torch.from_numpy(X_test_np.astype(np.float32))

y_train = torch.from_numpy(y_train_np.astype(np.float32))
y_test = torch.from_numpy(y_test_np.astype(np.float32))

y_train = y_train.view(-1,1)
y_test = y_test.view(-1,1)

print (X_train.shape, y_train.shape)
print (X_test.shape, y_test.shape)

פלט

torch.Size([120, 4]) torch.Size([120, 1])
torch.Size([30, 4]) torch.Size([30, 1])

נרמול Iris

נחשב מינימום ומקסימום מתוך קבוצת האימון ונשתמש בהם לנרמול שתי הקבוצות:

max_train,__ = X_train.max(dim=0)
min_train, __ = X_train.min(dim=0)

def Normalize_minMax(X):
    return (X - min_train) / (max_train - min_train)


print (max_train, min_train)

פלט

tensor([7.9000, 4.4000, 6.9000, 2.5000]) tensor([4.3000, 2.2000, 1.0000, 0.1000])

X_train = Normalize_minMax(X_train)
X_test = Normalize_minMax(X_test)
# X_train = Normalize_z(X_train)
# X_test = Normalize_z(X_test)
print (X_train[0:5])
max_val, max_idx = X_train.max(dim=0)
print (max_val, max_idx)

פלט

tensor([[0.3056, 0.3636, 0.5932, 0.5833],
        [0.0833, 0.4545, 0.0678, 0.0417],
        [0.6667, 0.1364, 0.8136, 0.7083],
        [0.1667, 0.3636, 0.0678, 0.0417],
        [0.1944, 0.0455, 0.3898, 0.3750]])
tensor([1., 1., 1., 1.]) tensor([102,  16,  22,   5])

המודל והאימון

נגדיר מודל עם ארבעה קלטים, Sigmoid ו־BCE. נשתמש ב־Adam בקצב 0.1 וב־1,000 צעדים. כדי שההרצה שלכם תיתן בדיוק את המספרים שבספר, נקבע את הזרע האקראי של האתחול בעזרת torch.manual_seed:

torch.manual_seed(0)
learning_rate = 0.1
epochs = 1000
losses = [] # list to save losses for print

# design model
Model = nn.Sequential(
        nn.Linear(4,1),
        nn.Sigmoid()
)

#construct loss and optimizer
Loss = nn.BCELoss()

# init optimizer
optim = torch.optim.Adam(Model.parameters(), lr=learning_rate)

for epoch in range(epochs):
    # forward
    y_predict = Model(X_train)

    # backward
    loss = Loss(y_predict, y_train)
    loss.backward()

    # update wights
    optim.step()
    losses.append(loss.item())

    if epoch % 10 == 0:
        print(f"epoch= {epoch} loss={loss.item():.4f} ")

    # zero grads
    optim.zero_grad()

שורות ראשונות ואחרונה מתוך פלט ההרצה:

פלט

epoch= 0 loss=0.7365
epoch= 10 loss=0.4961
epoch= 20 loss=0.3898
...
epoch= 990 loss=0.0437

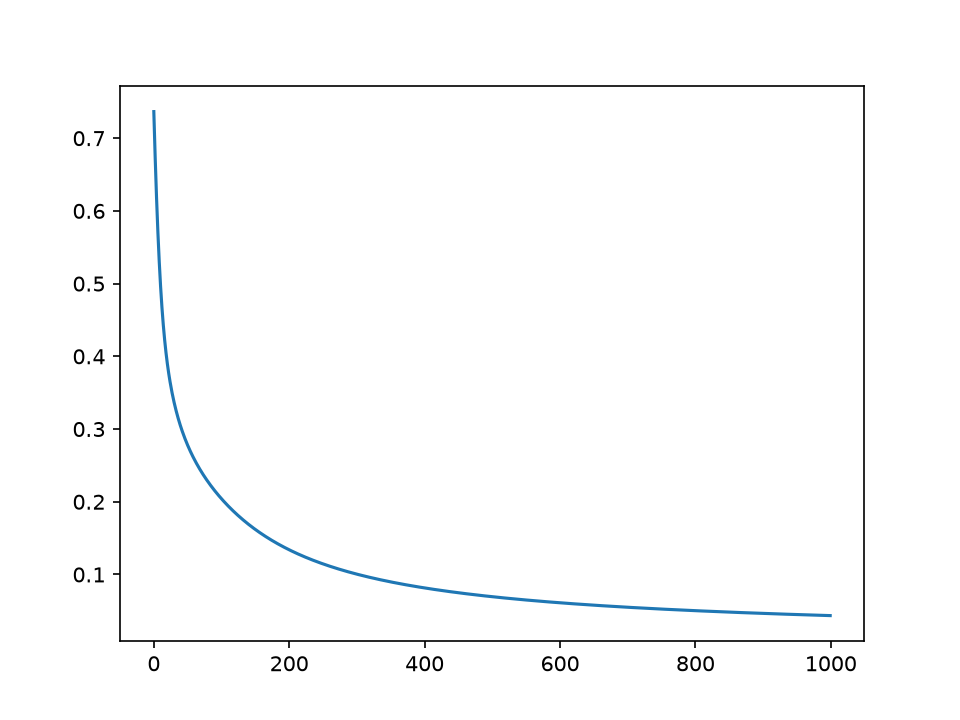

נציג את הפסד האימון:

plt.plot(losses)
plt.show()

בדיקת הסיווג ב־Iris

גם כאן הבדיקה נעשית על נתוני הבדיקה בלבד — 30 הפרחים ב־X_test שהמודל לא ראה באימון — ולא על 120 פרחי האימון. נחשב את שיעור הסיווגים הנכונים ונציג אותו באחוזים:

with torch.no_grad():
    y_predicted = Model(X_test)
    y_predicted_bin = y_predicted.round()
    accuracy = y_predicted_bin.eq(y_test).sum() / float(y_test.shape[0])
    print (f'accuracy = {accuracy*100:.4f}%')

print(y_test.shape)
print(y_predicted_bin.shape)

פלט

accuracy = 93.3333%
torch.Size([30, 1])
torch.Size([30, 1])

דיוק של 93.33%: 28 מתוך 30 פרחי הבדיקה סווגו נכון. גם כאן מודל של שורה אחת, שראה רק ארבע מדידות לכל פרח, מזהה כמעט תמיד אם הפרח הוא virginica. נציג את התווית החזויה לצד התווית האמיתית:

print ("predicted, test \n", torch.cat((y_predicted_bin, y_test), dim=1))

פלט

predicted, test
 tensor([[1., 1.],
        [0., 0.],
        [1., 1.],
        [1., 1.],
        [1., 1.],
        [0., 0.],
        [1., 0.],
        [0., 0.],
        [0., 0.],
        [0., 1.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [1., 1.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [1., 1.],
        [0., 0.],
        [1., 1.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [0., 0.],
        [1., 1.]])

שתי הטעויות נראות בטבלה: בשורה השביעית המודל אמר virginica (1) על פרח שאינו כזה, ובשורה העשירית הוא פספס virginica אמיתי. שני הפרחים האלה נמצאים כנראה באזור שבו virginica ו־versicolor נוגעים זה בזה בגרפים.

ומה אם היינו בוחרים בשאלה הקשה? כפי שראינו בגרפים, versicolor לכוד בין שני המינים האחרים, ואין קו ישר אחד שמפריד אותו משניהם. ואכן, אותו קוד בדיוק עם targets = (targets == 1).astype(int) נותן דיוק של 73.33% בלבד: 22 מתוך 30. לא משהו. הלקח חשוב: מודל לינארי יכול להפריד רק מה שניתן להפרדה בקו ישר, וכשהנתונים אינם כאלה צריך מודל חזק יותר. זה בדיוק מה שנעשה בפרקים הבאים, כשנעבור לרשת נוירונים.
